TERMOGRAFIA CON I FOGLI FLESSIBILI A CRISTALLI LIQUIDI
I Cristalli Liquidi possono essere calibrati per cambiare di colore a specifiche e precise temperature.
Cambiano di colore in sequenza partendo dal rosso, passano poi al verde e quindi al blu.
Questi colori appaiono e scompaiono con questa sequenza a determinate temperature.
Non sono tossici, sono infrangibili e possono essere calibrati tra -30°C e +90°C,
con una precisione di +/-1°C.
Sottoforma di fogli flessibili dello spessore di 150 microns hanno una dimensione di 300x450mm e si possono anche tagliare con una forbice.

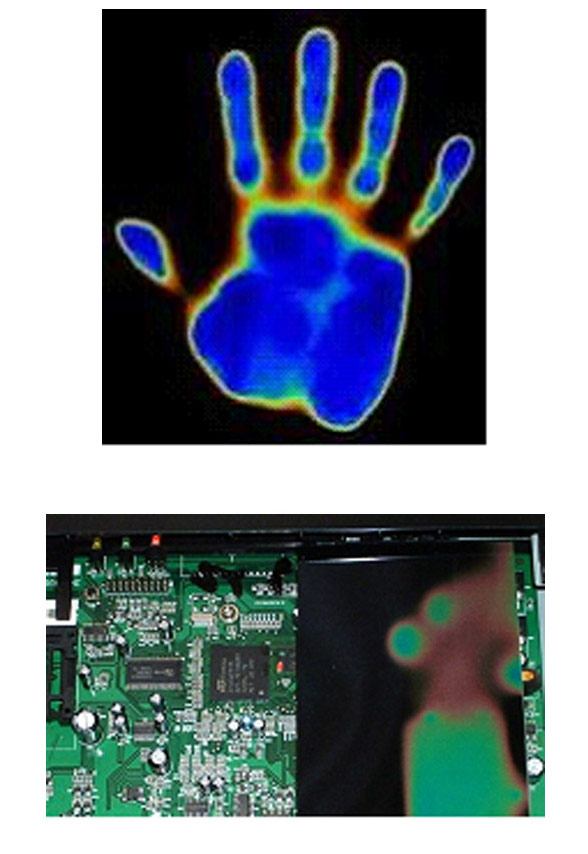

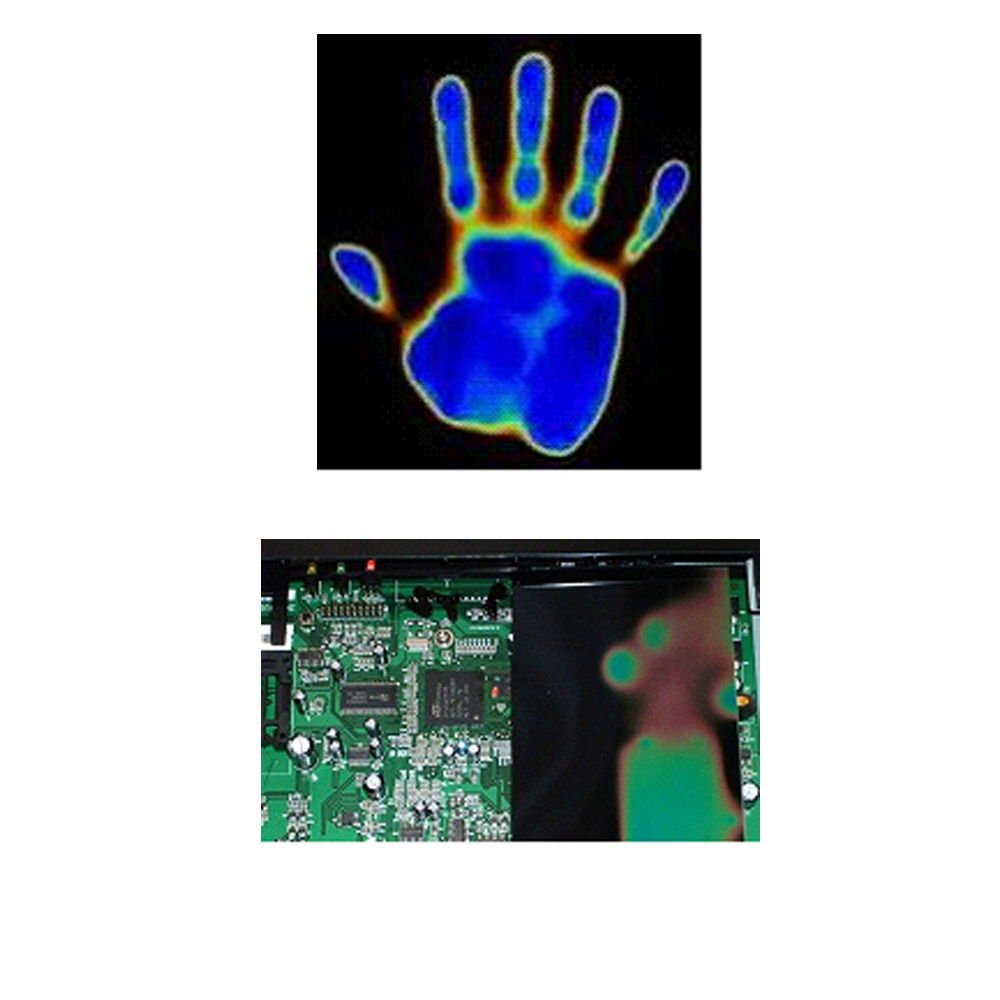

Sono impiegati in molteplici applicazioni per mappature termiche non invasive.
Applicazioni Medicali
Patologie del seno
Vasodilatazioni nei fumatori
Neuropatia periferica
Artrite reumatoide
Postura piede
Applicazioni Industriali
Tubazioni nei muri e pavimenti
Vetri termici delle automobili
Fratture negli isolamenti termici
Distribuzione termica in strutture a nido d’ape
Temperatura componenti elettronici
SPECIFICHE
Substrato: lastra in poliestere, spessore 100 micron
Dimensione: 30cm x 45cm
Spessore totale: Senza adesivo: 100-175 micron; Con adesivo: 175-225 micron
Cambiamento cromatico: Da nero a rosso, attraverso gli altri colori dello spettro visibile fino al blu,
con l’aumento della temperatura, e infine di nuovo nero.
| Modello | Rosso | Verde | Blu | Nero |
| R20C5W | 20°C | 21°C | 25°C | 41°C |
| R25C5W | 25°C | 26°C | 30°C | 44°C |
| R29C4W | 29°C | 30°C | 33°C | 50°C |
| R30C5W | 30°C | 31°C | 35°C | 46°C |
| R35C1W | 35°C | 35,2 | 36°C | 49°C |
| R35C5W | 35°C | 36°C | 40°C | 49°C |
| R40C5W | 40°C | 41°C | 45°C | 52°C |
Esempio:
R30C5W il colore rosso appare alla temperatura di 30°C, quindi appare il colore verde a 31°C che rimane visibile da 31°C a 35°C. Dopo i 35°C appare il colore blu che rimane visibile fino a 46°C e ritorna il nero.
